Diagrama de fluxo de dados DFD
Um diagrama de fluxo de dados ajuda as empresas e colaboradores a entender de onde vêm os dados, como eles são processados dentro de um sistema e para onde vão após o processamento. Símbolos do diagrama de fluxo de dados. Como outros fluxogramas, existem um conjunto de símbolos padronizados usados para ilustrar os componentes de um.
Fluxograma Exemplos
Diagrama de fluxo de dados (DFD) é um diagrama que mostra o movimento de dados dentro de um sistema de informação empresarial. Um DFD visualiza a transferência de dados entre processos, armazenamentos de dados e entidades externas ao sistema. É amplamente utilizado na engenharia de software há anos. Agora, pode desenhar um Diagrama de.
Tipos de Fluxograma Quais são os principais e onde utilizálos? Labone
Diagramas de fluxo de dados entraram em grande uso no final da década de 1970, impulsionados pelo livro Structured Design('Projeto estruturado de sistemas'), de Ed Yourdon e Larry Constantine, pioneiros da computação. O conceito de projeto estruturado foi muito bem aceito no campo da engenharia de software, e o método DFD popularizou-se.
Tipos de Fluxograma Quais são os principais e onde utilizálos? Labone
Um diagrama de fluxo de dados pode conter muito mais detalhes ao usar níveis e camadas, focando uma determinada peça. Níveis de DFDs são numerados 0, 1 ou 2, e, ocasionalmente, atingem o nível 3 ou mais. O nível de detalhe necessário depende do escopo do que você está tentando realizar.
O que é Fluxograma de Processos? Saiba como fazer passo a passo
Os diagramas de fluxo de dados (DFDS) descrevem os modelos lógicos e as transformações de dados no sistema. Ele inclui um mecanismo para modelagem de fluxos de dados e suporta a decomposição para ilustrar os detalhes dos fluxos de dados e funcionalidade. Um diagrama de fluxo de dados não pode exibir informações sobre a ordem de operações. Portanto, não é um processo ou uma.
Diagrama De Fluxo De Dados Exemplo Vários Exemplos
Crie fluxogramas online rapidamente e simplifique seu fluxo de trabalho com a ferramenta da Miro. Verifique todos os passos essenciais de seu processo junto com sua equipe: do alinhamento de informações ao plano de ação - tudo em um mesmo espaço de trabalho online. Crie uma conta gratuita e comece agora. Mais de 60 milhões de usuários.
Fluxograma de processos entenda como funciona esse recurso
Um diagrama de fluxo de dados detalha o processo pelo qual os dados fluem e se transformam em um sistema. Enquanto isso, um fluxograma ilustra uma sequência de etapas que devem ser executadas para realizar uma tarefa ou resolver um problema. Volte ao índice. Crie um diagrama de fluxo de dados para construir melhores processos de negócios!
Diagrama de Fluxo de Dados o que é, como fazer, exemplos e mais!
2. Nomear o diagrama de fluxo de dados. Clique sobre o cabeçalho do Diagrama ER em Branco e Fluxo de Dados no canto superior esquerdo da tela. Uma tela pop-up é aberta, digite o nome do diagrama na caixa de texto e clique em OK. O nome do DFD aparece no canto superior esquerdo da tela. . 3.
Fluxo de Dados
Os diagramas de fluxo de dados são frequentemente usados como um primeiro passo para redesenhar um sistema. Eles oferecem uma representação gráfica de um sistema em qualquer nível de detalhe, criando uma imagem fácil de entender do que o sistema faz. A visão geral de um sistema é representada com um diagrama de contexto, também.
Diagrama De Fluxo De Dados
Níveis de diagramas de fluxo de dados. Diagramas de fluxo de dados também são categorizados por níveis. Começando com o mais básico, o nível 0, DFDs tornam-se cada vez mais complexos conforme o nível aumenta. Ao criar seu próprio diagrama de fluxo de dados, você precisará decidir qual será o nível do seu diagrama.
Como Fazer Um Fluxograma De Processos Saiba O Passo A vrogue.co
Um diagrama de fluxo de dados é usado principalmente para ilustrar fluxos de informação dentro de um sistema. Ele ajuda, principalmente, a identificar e entender as práticas mais eficientes e produzir o melhor sistema. Além disso, ele possibilita uma boa comunicação entre o usuário e o sistema. Dito isto, apresentamos soluções úteis.

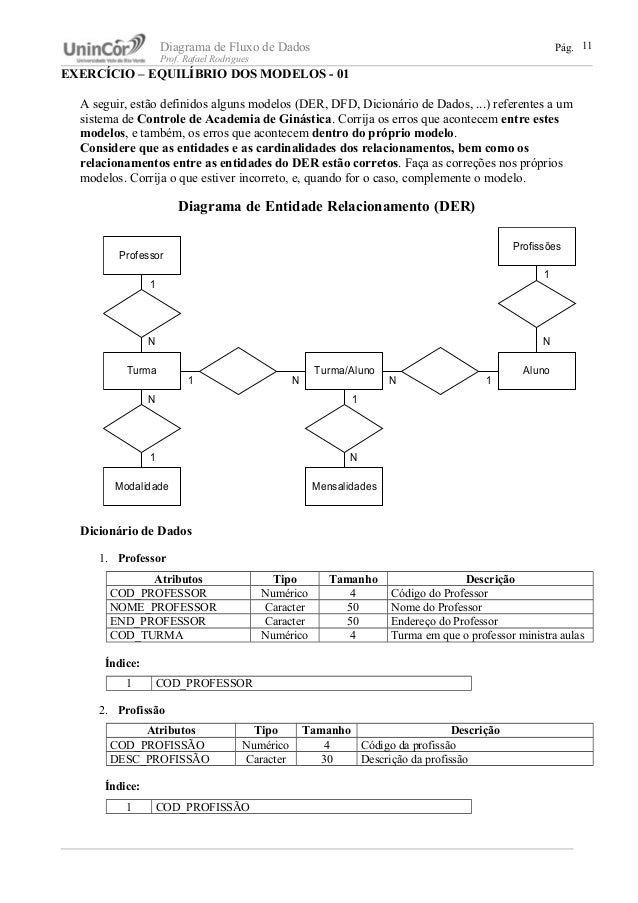

TecPet . Diagrama de Fluxo de Dados DFD 05/04
6. 1. Observações sobre Fluxo de Dados. A origem ou destino de um fluxo de dados é sempre. um processo. Pode haver fluxo de dados: • Entre uma entidade externa e um processo e vice-versa. • Entre um depósito de dados e um processo e vice-versa. • Entre dois processos.
TecPet . Diagrama de Fluxo de Dados DFD 05/04
Capacitando empresas com segurança aprimorada, residência de dados e colaboração ilimitada; Como implementar uma estratégia de inteligência de marketing de sucesso; Apresentando o Creately - A Nova Interface para o Trabalho; Como fazer um diagrama de fluxo do usuário; Relações dos diagramas de classes UML explicadas com exemplos
Diagrama de fluxo de dados online Lucidchart
Aula sobre DFD - Diagrama de Fluxo de Dados - Data Flow Diagram, Processo, Bolha, Entidade Externa, Depósito de Dados Repositório de Dados, e níveis de Conte.

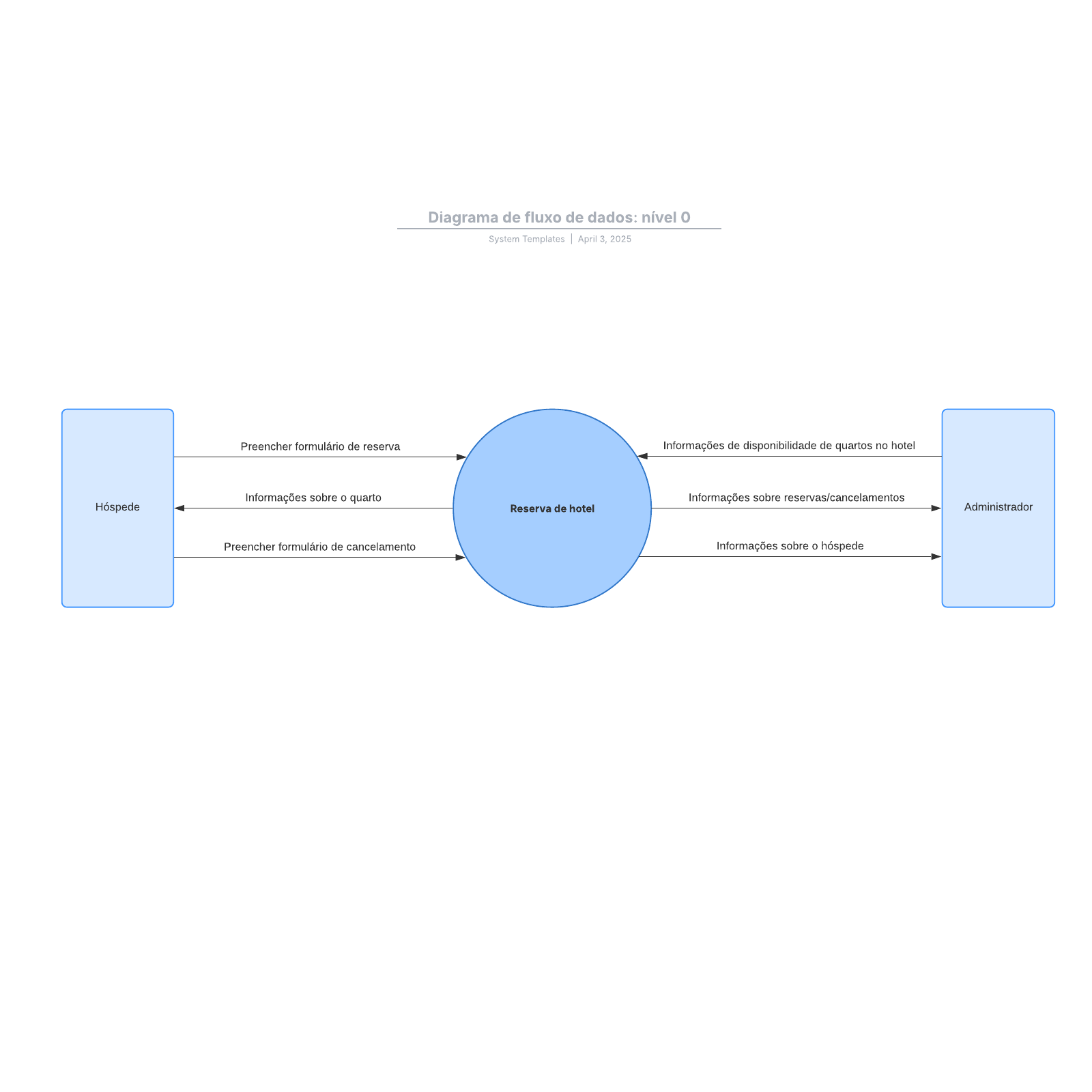

Diagrama de fluxo de dados nível 0 Lucidchart
O Diagrama de Fluxo de Dados (DFD) é uma ferramenta gráfica utilizada para representar o fluxo de informações dentro de um sistema ou processo. Ele oferece uma visão visual e estruturada de como os dados se movimentam, são processados e interagem entre diferentes componentes de um sistema ou um projeto.
Exemplo de diagrama de fluxo de dados (lógico) Lucidchart
Software para diagramas de fluxo de dados. O Lucidchart simplifica a diagramação do seu fluxo de dados, não importa a complexidade do seu sistema ou processo. Conheça nosso intuitivo programa de diagramas de fluxo de dados e comece a trabalhar em poucos minutos. Crie um diagrama de fluxo de dados online. ou continuar com.
